Bridas de orificio

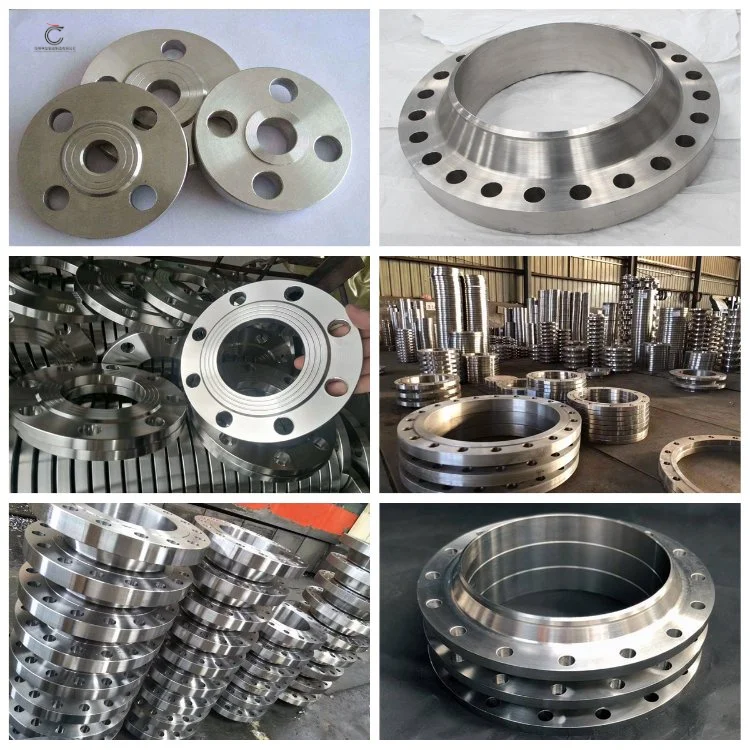

Nombre del producto : bridas de orificio, bridas de orificio de acero, bridas de orificio de acero al carbono forjado, bridas de orificio WN, bridas de orificio de cuello de soldadura ASME B16.36, con brida de orificio de acero inoxidable con tornillo Jack, brida de orificio con tornillo Jack
Estándar : ASME B16.36, ASME B16.5, ASME B16.47, MSS SP 44, DIN 2632, DIN2633, DIN2634, DIN2635, DIN2636, JISB2220, BS4504, etc.
Especificación : 1/2 "a 24"
Presión : 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB, PN16, PN25, PN40;
Material de las bridas del orificio:
Brida de acero al carbono (CS): ASTM A105, LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Brida de acero inoxidable (SS): ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
Brida de aleación (AS): ASTM A182F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, ST45.8;
Características de las bridas de orificio:
Las BRIDAS DE ORIFICIO se usan ampliamente junto con los medidores de orificio para medir la tasa de flujo de líquidos y gases. Son básicamente lo mismo que el cuello de soldadura estándar y las bridas deslizantes, excepto por la provisión de orificios roscados radiales en el anillo de la brida para las conexiones del medidor y pernos adicionales que actúan como tornillos niveladores para facilitar la separación de las bridas para la inspección o el reemplazo del orificio. lámina. Al elegir el tipo de brida con orificio, considere también los factores que afectan el cuello de soldadura y las bridas estándar deslizantes
Bridas de orificio Consejos:

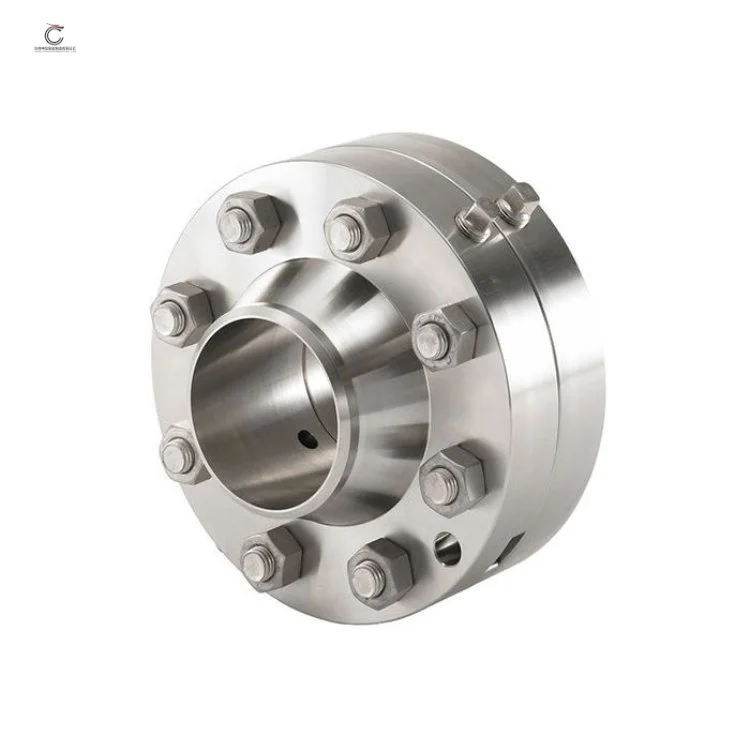

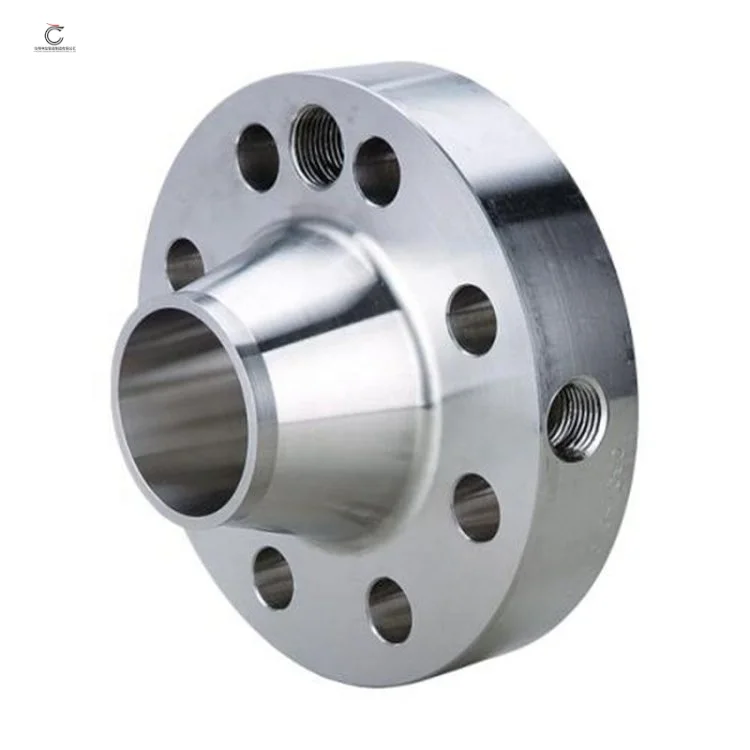

La función de la brida del orificio es medir la velocidad del flujo del producto a través del sistema de tuberías. Es fácil reconocer las bridas de orificio, porque tienen un orificio perforado en la cara de la brida perpendicular a la tubería. Mientras tanto, estas bridas tienen un conjunto adicional de pernos llamados tornillos niveladores.
La gama de bridas de orificio cubre todos los tamaños y rangos estándar, y todos los materiales de brida comunes. Las bridas están disponibles en forma de cuello para soldar, deslizable y roscada, y normalmente se suministran con dos conexiones NPT de 1/2" en cada brida.
ASME B16.36 cubre las dimensiones y tolerancias dimensionales de las bridas de orificio (similares a las cubiertas en ASME B16.5) que tienen conexiones diferenciales de presión de orificio.
La gama de bridas de orificio cubre todos los tamaños y rangos estándar, y todos los materiales de brida comunes. Las bridas están disponibles en forma de cuello para soldar, deslizable y roscada, y normalmente se suministran con dos conexiones NPT de 1/2" en cada brida.

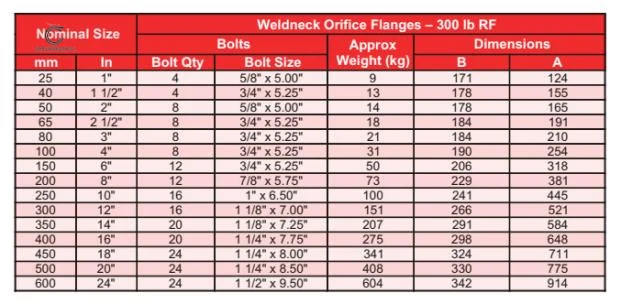

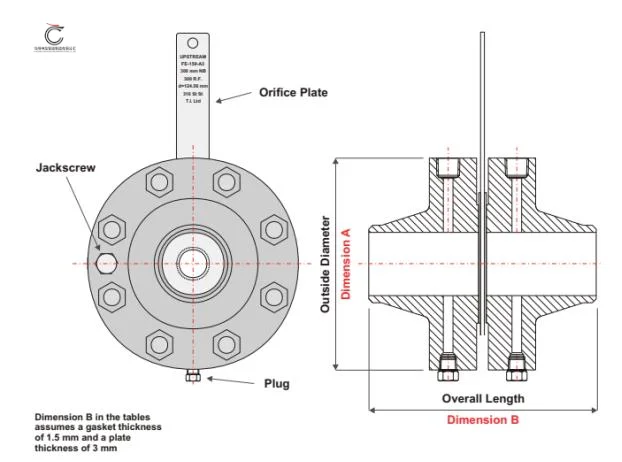

Dibujo de bridas de orificio:
Las bridas de orificio generalmente vienen con caras elevadas o revestimientos RTJ (junta tipo anillo). Son, para todos los propósitos intensivos, lo mismo que el cuello de soldadura y las bridas deslizantes con mecanizado adicional.
