SAW normalmente se opera en el modo automático o mecanizado, sin embargo, están disponibles pistolas SAW semiautomáticas (de mano) con alimentación de flujo presurizado o por gravedad.

La tubería de acero al carbono LSAW (soldadura de doble arco sumergido longitudinal) es un tipo de tubería SAW hecha de placas de acero que fueron laminadas en caliente por la tecnología de formación JCOE o UOE.

LSAW (tuberías de acero soldadas por arco sumergido longitudinalmente) en placa de folletos como materia prima, la placa de acero en el molde o la presión de la máquina de moldeo (volumen) en el uso de soldadura por arco sumergido de doble cara y abocardado de la producción.

Características:

• Tuberías de acero de gran diámetro

• Paredes gruesas

• Resistencia a alta presión

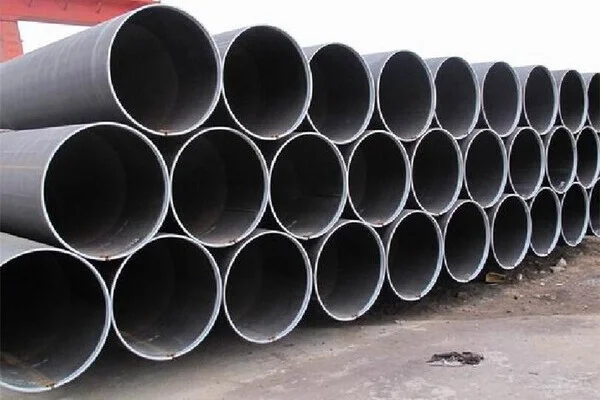

Tipo de tubería de acero soldado LSAW

Tubo de acero SAWL, tubo de acero con costura recta, tubo de acero soldado, tubo de acero soldado, tubo hueco, tubo soldado con costura, tubo soldado de acero al carbono, tubo de acero al carbono, tubo cs, tubo de acero dulce

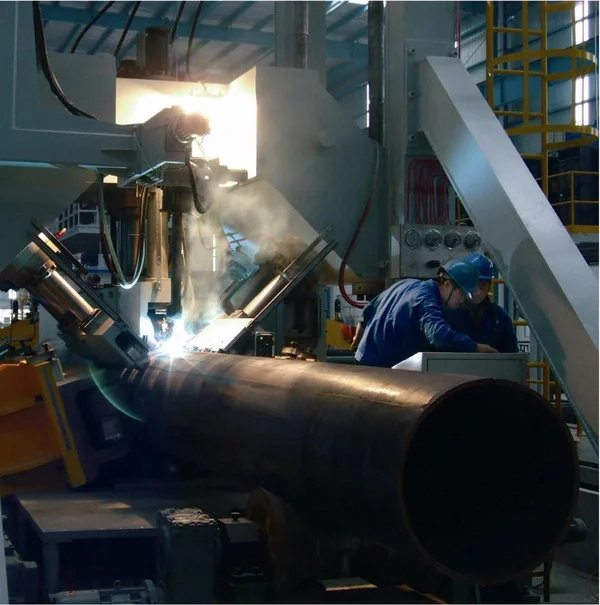

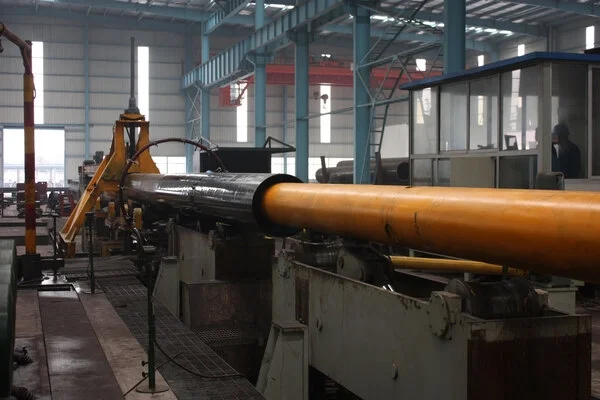

Proceso de producción de tubos de acero soldados LSAW

Soldadura por arco sumergido longitudinal

Método de fabricación de tubería soldada SAW

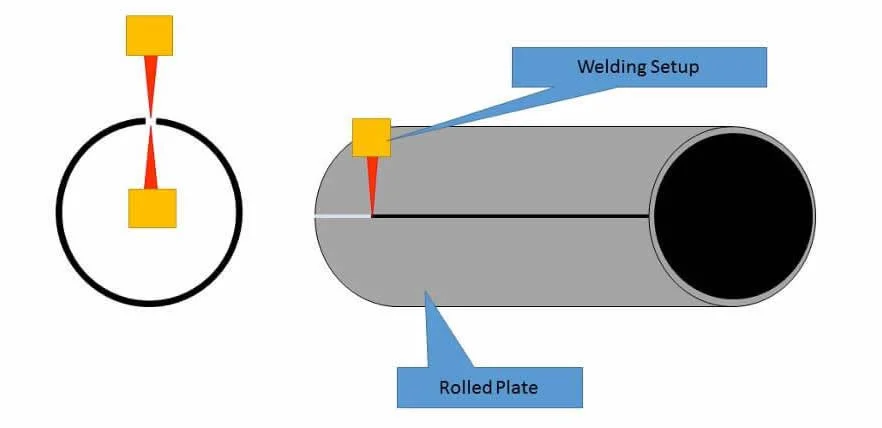

En la tubería SAW de una sola costura, la boda se realiza con la ayuda del proceso de soldadura por arco sumergido. En este método, un arco de soldadura se sumerge en fundente de soldadura. Un alambre de relleno sólido continuo se alimenta desde el exterior. El tubo se suelda primero por dentro y luego por fuera.

En el caso de la tubería de sierra de doble costura, las dos primeras mitades se unen mediante soldadura por puntos, lo que se denomina ajuste. La tubería de sierra de doble costura tiene dos costuras de soldadura opuestas entre sí. Ambas costuras están soldadas desde el interior y el exterior de la tubería. En el caso de tubería de alto espesor, se realiza soldadura de múltiples pasadas.

En un tubo de sierra en espiral, la placa de acero del desbobinador se forma en un bucle en espiral. Este bucle en espiral luego se suelda desde el interior y el exterior de la tubería. Debido al método de fabricación, se puede producir una amplia variedad de diámetros. Los tubos de sierra en espiral se utilizan para servicios de baja presión.

Mientras que las tuberías de sierra recta se utilizan para servicios de media a alta presión. Los tubos de sierra en espiral son menos costosos en comparación con los tubos de sierra rectos.

Una vez que se completa la soldadura, se realiza un tratamiento térmico en la soldadura o en todo el cuerpo de la tubería, esto depende del grosor de las tuberías. Las costuras de soldadura también se someten a varias pruebas no destructivas, como RT y UT, para garantizar la solidez del material de soldadura.

Una vez que se completa todo el NDT, las tuberías se someten a pruebas hidráulicas para garantizar la resistencia y la capacidad de permanecer a prueba de fugas bajo presión. En la última etapa de inspección, la tubería es revisada visual y dimensionalmente por un ingeniero de inspección competente. Se asegurará de que la tubería cumpla con los requisitos del código, la norma y las especificaciones. Una vez que el ingeniero de inspección despejó la tubería, marcará según los requisitos estándar y enviará el embalaje.

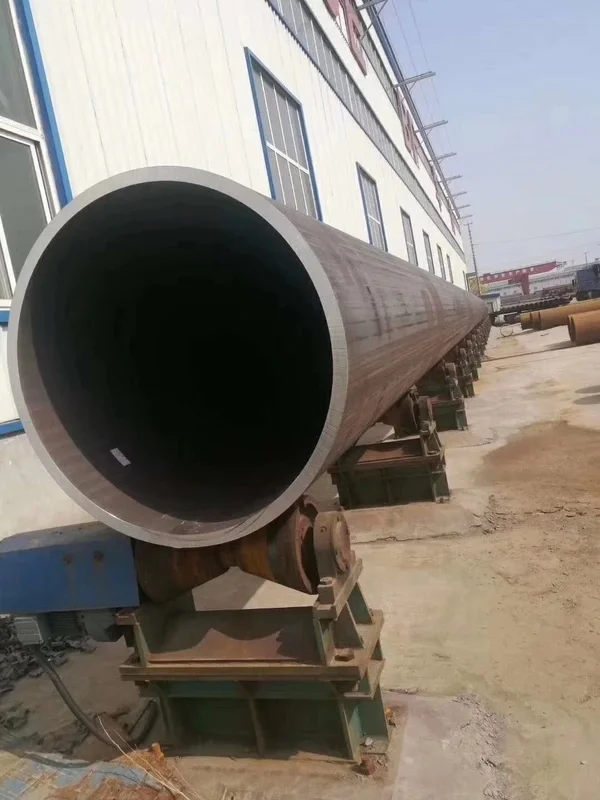

Especificación de tubería de acero soldado LSAW:

Diámetro exterior: 16”-56” (406,4 mm-1422,4 mm).

Grosor de la pared: 10 mm-100 mm. Longitud: 3 m-14 m

Superficie: aceitado, rociado de pintura negra (o barniz), galvanizado, 3PE, revestimiento anticorrosión epoxi FBE, etc.

Aplicación de tubería de acero soldado LSAW

Ampliamente utilizado en la industria, la industria química, la construcción, el tratamiento de agua, el riego agrícola, las vallas publicitarias en carreteras, la extinción de incendios, el soporte de puentes, el transporte de gas y petróleo, la perforación de minas y campos petrolíferos.

Inspección de tuberías de acero soldadas LSAW

Hemos realizado una inspección del para nueve artículos.

• Son las Placas inspección ultrasónica

• costura soldada inspección ultrasónica continua después de la soldadura

• costura soldada industria de rayos X inspección de TV

• Costura interior soldada Inspección TV

• tubería prueba hidráulica

• tubería prueba ultrasónica final después de la expansión y prueba hidráulica

• inspección de TV de la industria de rayos X y registro de imágenes de inspección de extremos de tuberías

• Inspección visual del 100 % de las tuberías

• Inspección visual al de la placa.

Todas las inspecciones serán realizadas por el departamento de inspección especificado.

Podemos asegurarnos de que la calidad de las tuberías que producimos pueda cumplir con los requisitos de los consumidores y también con los estándares.

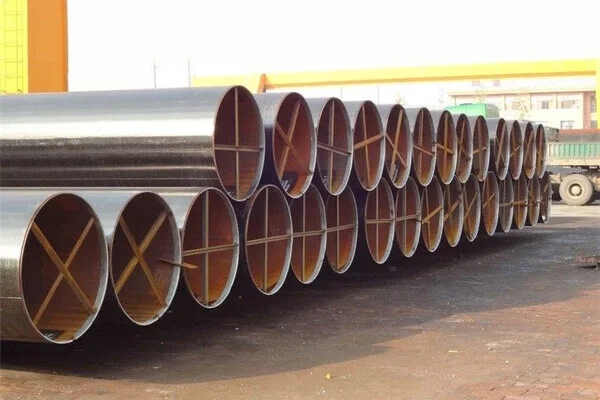

Característica de tubería de acero soldado LSAW

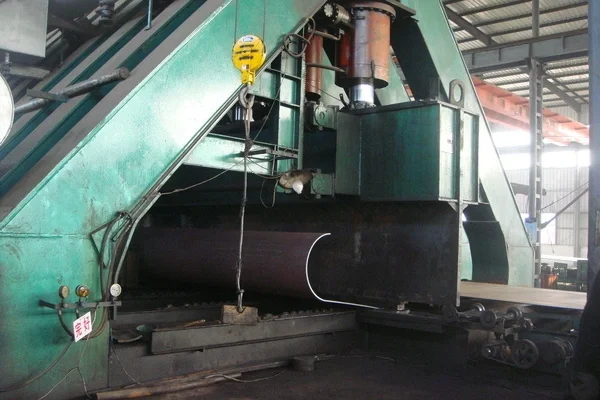

El molino UOE presenta la tecnología y el proceso más avanzados, logra una alta eficiencia de producción, una calidad de producto estable y está equipado con un equipo de inspección completo. El molino UOE adopta la formación de U & O, las tuberías formadas se sueldan por dentro a través de cinco estaciones de soldadura internas con tres cables y se sueldan por fuera a través de cuatro estaciones de soldadura externas con tres cables. De acuerdo con los diferentes requisitos de los clientes, la tubería soldada se puede expandir mecánica o hidrostáticamente para mejorar la precisión dimensional y eliminar la tensión residual.

La tubería de acero soldada LSAW es una tubería que se produce al presionar (rodar) la placa de acero en un tubo en bruto en un molde o en una máquina formadora, usando una sola placa mediana y pesada como materia prima, y usando soldadura por arco sumergido de doble cara y expansión. el diámetro.

Característica principal de la tubería de acero soldado LSAW:

1) La tubería de acero tiene una soldadura longitudinal, y las soldaduras interior y exterior están soldadas por arco sumergido.

2) Después del tratamiento general de expansión mecánica, la tensión interna de la tubería de acero es pequeña y se distribuye uniformemente, lo que puede prevenir eficazmente el agrietamiento por corrosión bajo tensión y tiene una alta precisión dimensional, lo cual es conveniente para la construcción de soldadura en el sitio.

3) Al utilizar el proceso de presoldadura y soldadura fina, el proceso de soldadura es estable y la calidad de la costura de soldadura es alta.

4) La costura de soldadura es fácil de realizar la inspección no destructiva en el proceso de producción y la inspección no destructiva en el campo durante el proceso de uso.

5) El rango de especificación del producto es grande, lo que puede producir tubos de acero de diámetro pequeño, espesor de pared grande y diámetro grande y espesor de pared grande.

Diferencia entre tubería de acero ERW y SAW

Como la tubería de acero ERW y la tubería de acero SAW en la tubería durante la formación, la soldadura y el proceso son diferentes, por lo que hay algunas diferencias en el rendimiento de dos tipos de tubería de acero.

La calidad de la superficie de la tubería de acero ERW es superior a la tubería soldada por arco sumergido en espiral, la superficie de la tubería de acero ERW es suave, lisa, hermosa, el refuerzo de soldadura interna y externa de la tubería de acero SAW.

Los tipos de defectos de soldadura de tubería de acero ERW son menores que la tubería de acero de sierra. Tubería de acero de sierra con solvente depositado, más tipos de defectos, además de defectos de volumen, hay trampa de línea de alambre. Los defectos de soldadura de tuberías de acero ERW solo son de línea de alambre y soldaduras rectas, el proceso de inspección es fácil de seguir y los defectos en la máxima reflexión, una vez que la falta de implícito, ultrasónico que refleja el fuerte, fácil de detectar.

La tubería de acero ERW relacionada con la tubería de acero de sierra en relación de tensión residual es baja. Dado que la deformación de la tubería ERW en el proceso de deformación es más completa, junto con el dimensionamiento subsiguiente, los cambios verticales elípticos y ovalados planos y el estrechamiento, lo que hace que la tensión residual de la tubería ERW se vuelva más pequeña. Las pruebas físicas mostraron que las mismas especificaciones, el mismo material de tubería ERW después de la incisión a lo largo del eje, las incisiones axiales y transversales de menor desplazamiento que la tubería soldada por arco sumergido en espiral.

El rendimiento general de la tubería ERW de la misma, cuando la tubería se vuelve defectuosa, el juicio de chatarra de acero permite la soldadura. Se permite la tubería de acero SAW, y el rendimiento de la soldadura de la tubería y el rendimiento general son inconsistentes, el lugar de soldadura es propenso al agrietamiento por corrosión bajo tensión. Los experimentos muestran que la prueba de fatiga por corrosión bajo tensión ERW tubo espiral sumergido arco soldado longitud de la tubería que la vida
