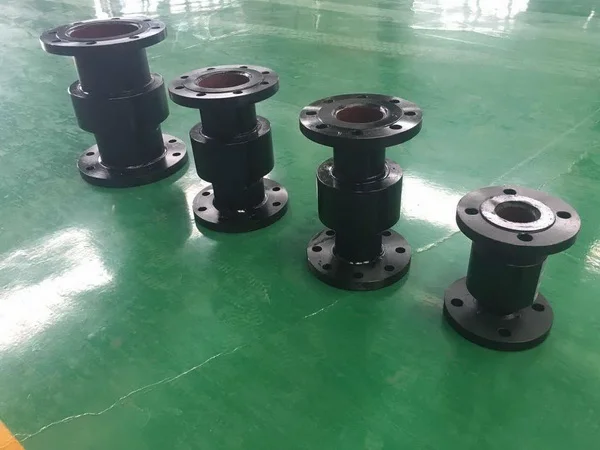

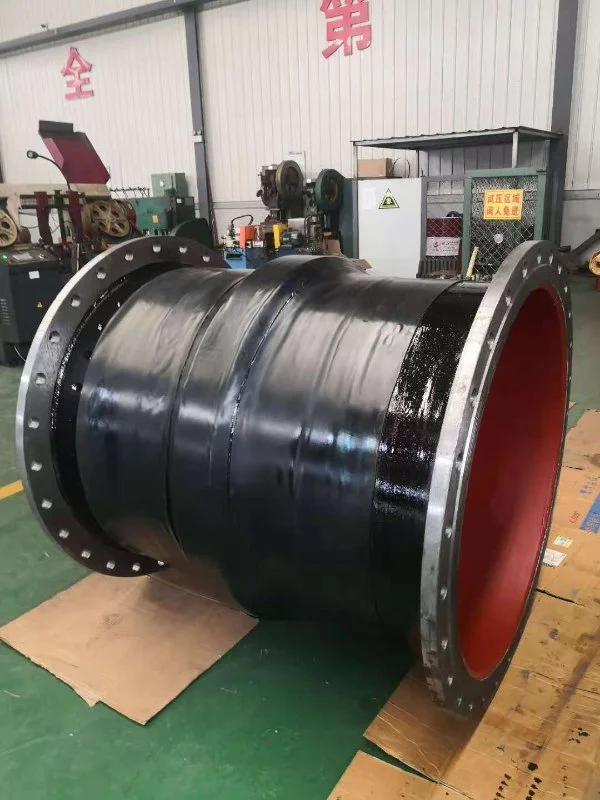

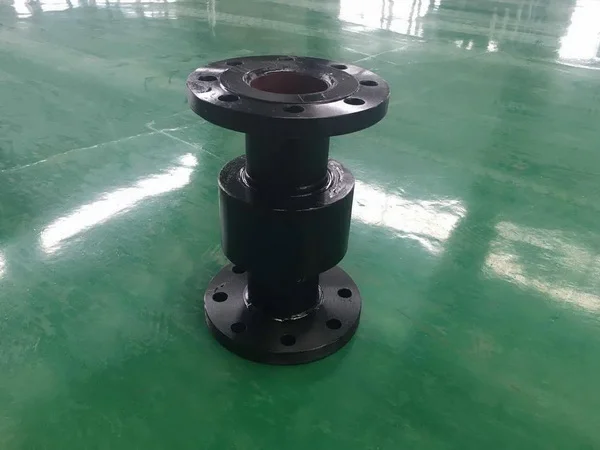

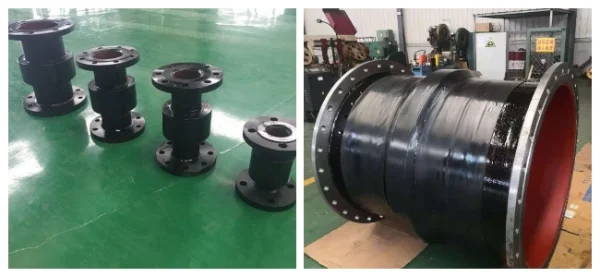

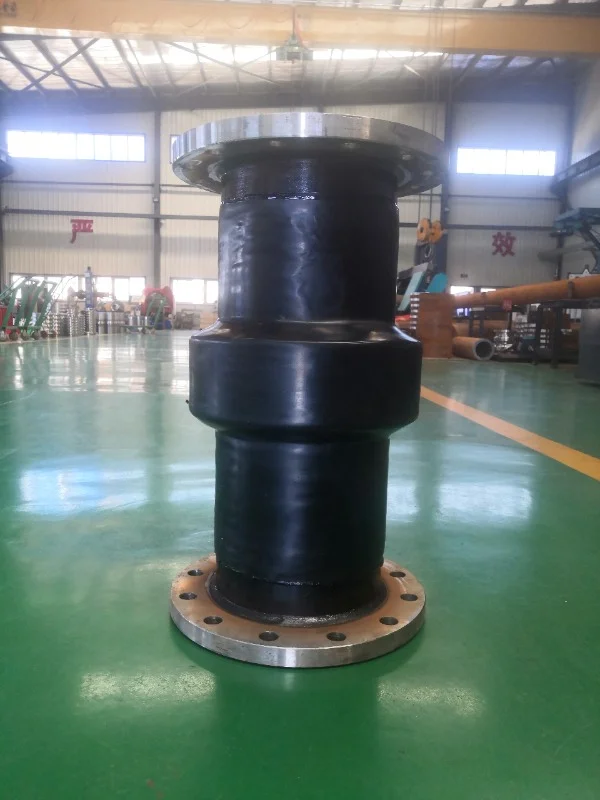

Especificaciones de la brida de aislamiento

Junta aislante monolítica
Tamaño: 1''-120'',

CL150, CL200, CL300, CL400, CL600, CL900, CL1500, CL2500
Estándar: GB150-2011 o ASME B 31.8 o ASME B 31.4/31.3

Lugar de instalación: sobre el suelo o bajo tierra

Tipo de negocio: Fabricante

Características de los materiales de la brida de aislamiento

Introducción:

La junta aislante (junta aislante) es el componente clave en el sistema de protección catódica (CP). Se utiliza principalmente en el sistema subterráneo de transición y distribución de gas, incluida la estación reductora de gas, cada sección de la tubería de transición y distribución de gas, también la parte entre la estación reductora de gas y la tubería, lo que aumenta la vida útil de la planta y el equipo al reducir o eliminar el daño por corrosión eléctrica y química.

Especificaciones:

Ø Adecuado para petróleo, gas ciudad, gas natural, GNL, GLP, etc.

ØTamaño: 1” a 120”

Ø Tubería a juego: API 5L Gr. B, X42, X52, X60, X65, X70, etc

Ø Clasificación de presión: ANSI Clase 150, Clase 300, Clase 600, Clase 900, Clase 1500, Clase 2500

ØTemperatura ambiente: -30°C-90°C

ØTemperatura de trabajo: --20°C-120°C

Ø Piezas ensambladas: De acuerdo con ASTM A694 F52/JB4726:16Mn Ⅱ(grado de presión<6.4MPa)

Ø Tubo corto: equivalente al de tubería

Ø Material aislante: material laminado de tela de vidrio epoxi de alta resistencia ASTM D709 G11 o GB1301.1-1998

Ø Material de relleno: resina epoxi de alta resistencia

Ø material de sellado: fluoruro de caucho

Ø Pegajosidad de sellado: caucho de silicona

Ø Material aislante anticorrosión de la superficie: revestimiento epoxi sin disolventes de dos componentes, buje de contracción térmica anticorrosión

Prueba estándar de brida de aislamiento

* Prueba hidrostática: 1,5 veces MOP (Presión Máxima de Operación).

* Resistencia eléctrica: >= 20Mohm @ 1000v DC bajo aire seco a 25 oC

* Voltaje dieléctrico: >= 3.5kv AC 50Hz (1 minuto) (Puede ser 5kv según pedido)

Información sobre pedidos:

Especifique el siguiente requisito:

* Diámetro de la tubería, grado de la tubería, espesor de la pared de la tubería;

* Clasificación ANSI

* Medio a transportar en tubería y temperatura del medio transportado

* Se requieren pruebas adicionales, excepto las pruebas estándar: pruebas de rayos X, ultrasónicas y magnéticas, etc.

Vida útil de la junta de brida de aislamiento: la misma que la de la tubería; Medios aplicables: petróleo, gas, agua, materias primas químicas, pulpa aplicable.

Requisitos de calidad para juntas de bridas de aislamiento

Resistencia del aislamiento: 2500 V 50 Hz 1 minuto sin avería ni arco; Valor de resistencia de aislamiento: valor de resistencia DC 1000V ≥6MΩ; Presión de prueba hidráulica: 1,5 veces la presión de diseño; Presión de prueba hermética: igual a la presión de diseño; Pruebas no destructivas: según JB4730-94, todas las uniones a tope se prueban con un 100 % de rayos y otras soldaduras a presión se prueban con un 100 % de partículas magnéticas. Groove: adopta el estándar API5L.
