Lista de productos

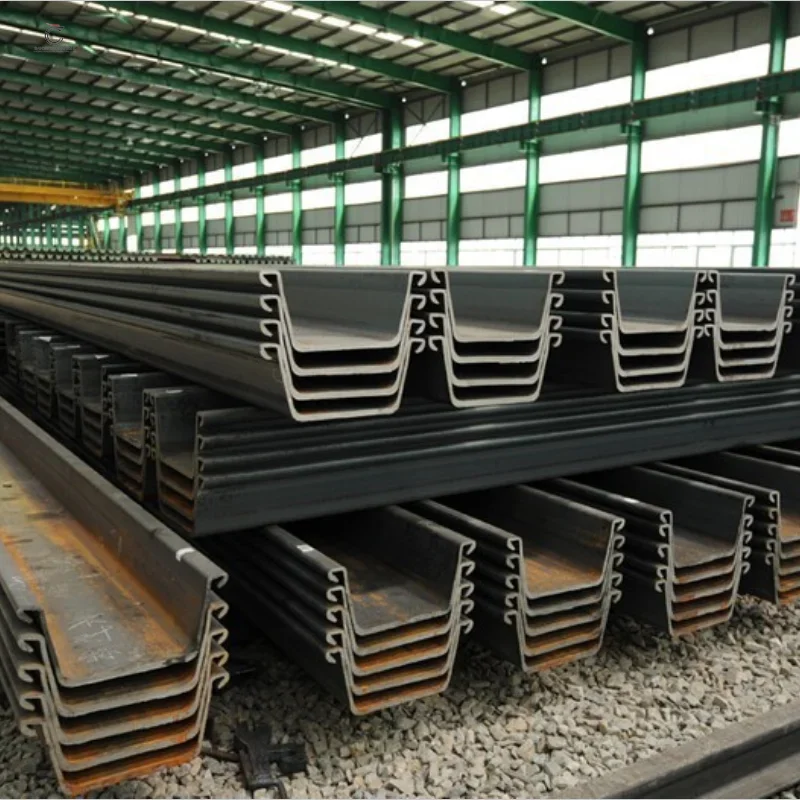

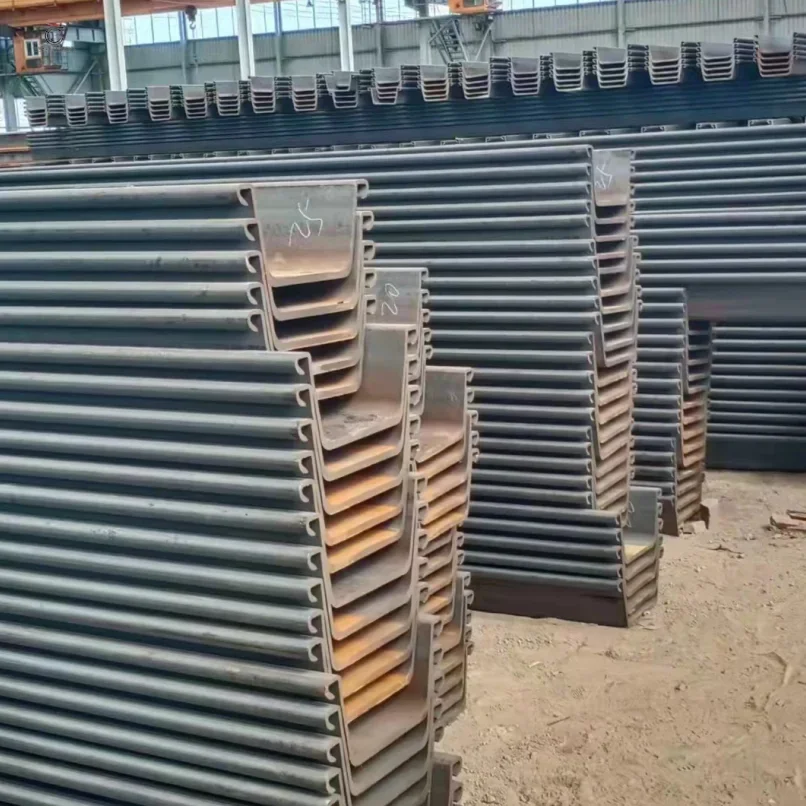

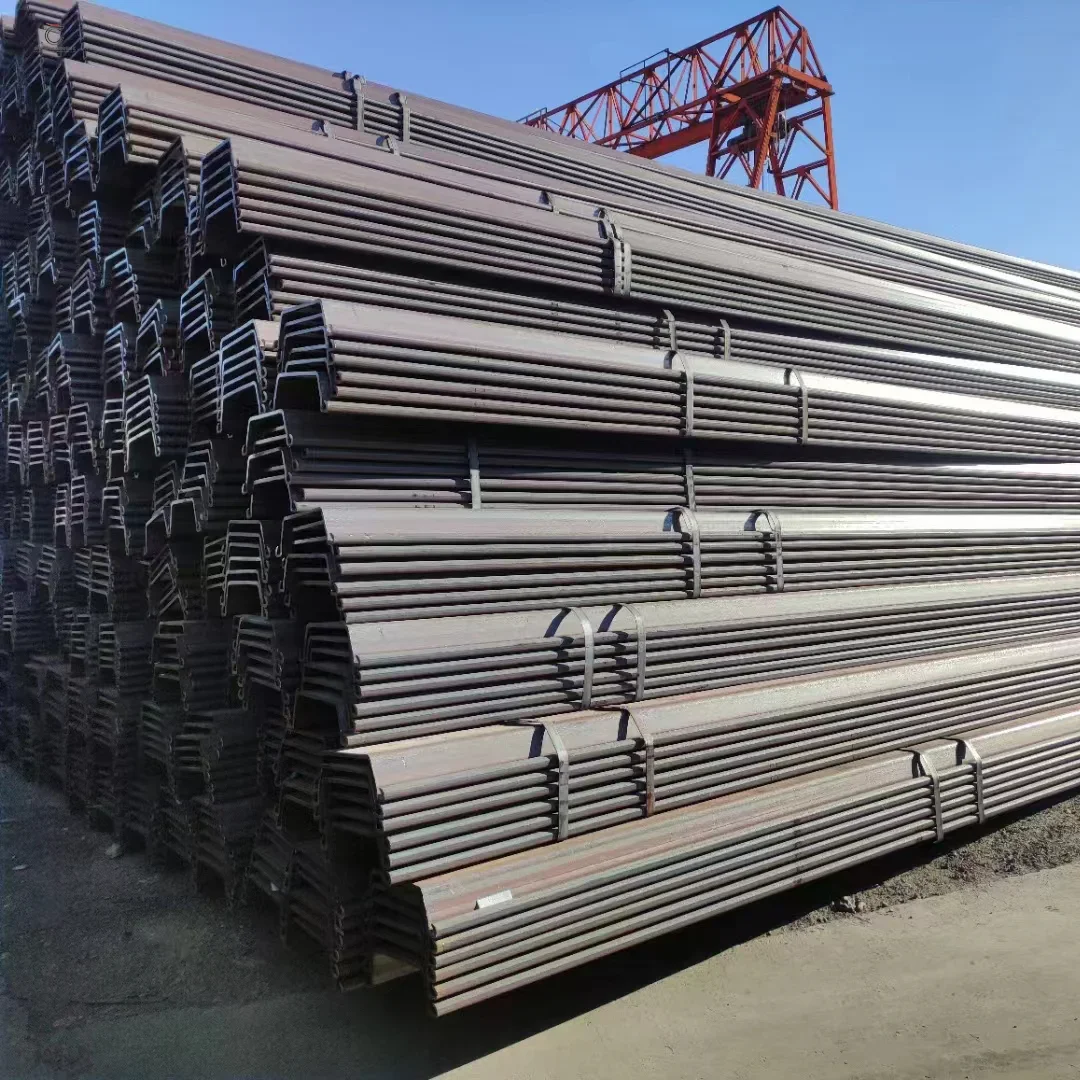

Tablestacas de acero
Tipo: tablestacas de acero con revestimiento marino, tablestacas, tablestacas en J, tablestacas de acero tipo U, tablestacas de acero tipo Z, tablestacas laminadas en caliente, tablestacas de precisión conformadas en frío, tablestacas de acero para muros de contención
Materiales: S355GP, S390GP, S430GP, S460GP, GR50, GR55, GR60, GR65, GR70, SY295, SY390, etc.
Estándar: EN10248, EN10255, ASTM A572, JIS A5528, JIS A5523, GB/T20933, GB1591, etc.
Especificación: 400 mm de ancho, 500 mm de ancho, 600 mm de ancho Longitud: 2-19 m
Uso: Revestimiento, muro de muelle, muros de contención, rompeolas, etc.
Especificaciones de tablestacas de acero
¿Qué es la tablestaca de acero?
La tablestaca de acero está formada por una chapa de acero. Su gran ancho de sección transversal garantiza que las propiedades mecánicas de la sección transversal se ejerzan por completo. La estructura de la sección transversal está diseñada razonablemente y tiene un alto "factor de calidad". Las tablestacas de acero no afectaron el uso por las condiciones climáticas. Tiene efectos significativos de protección ambiental, reduciendo en gran medida la cantidad de suelo prestado y el uso de concreto, protegiendo efectivamente los recursos de la tierra.
Ventajas de las tablestacas de acero
Amplia selección de formas y tipos
Tablestacas están disponibles en una amplia gama de módulos de sección por metro de pared de pilotes, que van desde 874 a 21.846 cm³/m. Esto permite la selección del tipo de tablestacas más económico para cumplir con los requisitos de diseño y el método de construcción previsto.
Excelente maniobrabilidad y estanqueidad
El espacio libre entre los dos enclavamientos roscados es lo suficientemente moderado como para garantizar tanto una excelente capacidad de conducción como una estanqueidad confiable.

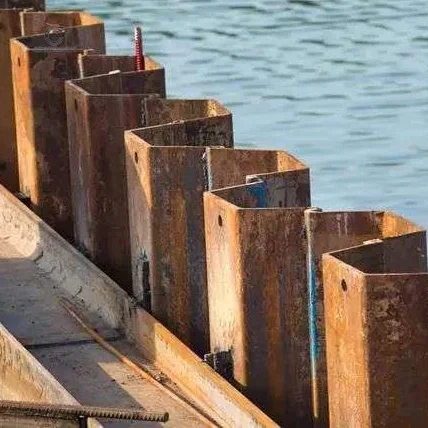

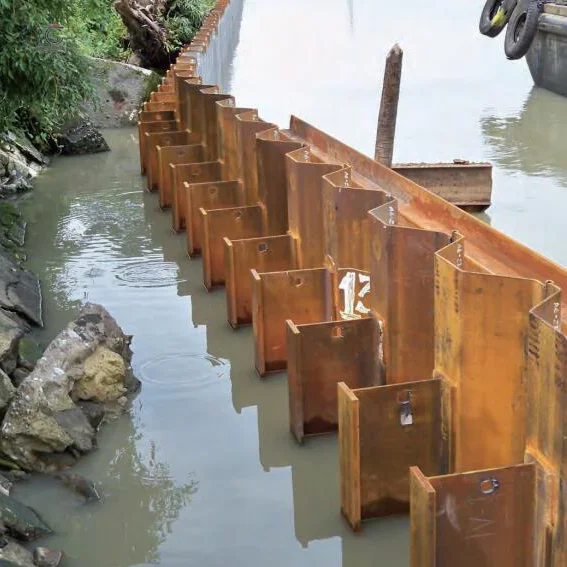

Aplicación de tablestacas de acero
● Estructuras portuarias y portuarias
● Revestimientos de ríos
● Muros de contención
● Ataguías

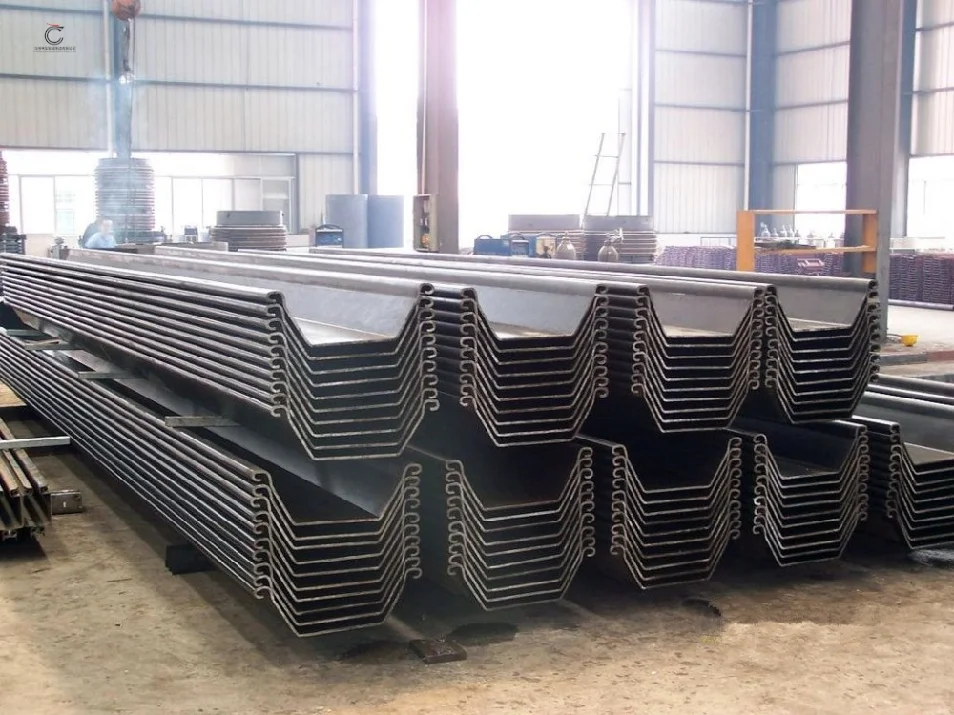

Tablestacas en U
Los pilotes en U son bien conocidos en todo el mundo y se han utilizado en proyectos de ingeniería civil durante más de un siglo:
El pilote en U tiene varias ventajas:
Amplia selección de secciones,
Excelentes propiedades estáticas,
Muy adecuado para la reutilización y la conducción en suelos compactos
Excelente calidad de instalación y rendimiento.
Módulo de sección elástica | Ancho | Peso | Altura | Grosor de la espalda | Grosor de la red | Ancho de espalda | Momento de inercia | Área de recubrimiento | |
Pila única | Muro | ||||||||
Wᵧ | B | h | t | Yo | A | ||||
cm³/m' | milímetro | kg/m2 | kg/m² | milímetro | milímetro | milímetro | milímetro | cm⁴/m' | m²/m' |
744 | 600 | 46,3 | 77,2 | 310 | 7,5 | 6,4 | 250,4 | 11.53 | 1,60 |
775 | 600 | 48,5 | 80,8 | 310 | 7,8 | 6,8 | 249,3 | 12.019 | 1,60 |
806 | 600 | 51,3 | 85,5 | 310 | 8,0 | 7,3 | 248,9 | 12.499 | 1,60 |
842 | 600 | 53,4 | 89,0 | 310 | 8,4 | 7,6 | 248,9 | 13.046 | 1,60 |
877 | 600 | 55,4 | 92,3 | 310 | 8,8 | 7,9 | 248,9 | 13.59 | 1,60 |
894 | 600 | 56,0 | 93,3 | 311 | 8,9 | 8,1 | 248,9 | 13.905 | 1,60 |
1.138 | 600 | 61,5 | 102,5 | 320 | 9,0 | 8,0 | 371,2 | 18.205 | 1,72 |
1.161 | 600 | 62,4 | 104,0 | 320 | 9,2 | 8,1 | 371,2 | 18.601 | 1,73 |
1.2 | 600 | 64,2 | 107,0 | 320 | 9,6 | 8,2 | 371,6 | 19.199 | 1,73 |
1.241 | 600 | 67,8 | 113,0 | 320 | 9,8 | 9,0 | 370,2 | 19.853 | 1,73 |
1.279 | 600 | 59,7 | 99,6 | 423 | 9,1 | 7,3 | 246,6 | 27.02 | 1,82 |
1.3 | 600 | 72,1 | 120,2 | 320 | 10,0 | 10,0 | 361,3 | 20.93 | 1,73 |
1.404 | 600 | 78,6 | 131,0 | 322 | 11,0 | 11,0 | 366,9 | 22.47 | 1,73 |
1.564 | 600 | 71,0 | 118,3 | 390 | 9,6 | 8,8 | 359,9 | 30.495 | 1,85 |
1.618 | 600 | 73,1 | 121,8 | 390 | 10,0 | 9,0 | 359,7 | 31.548 | 1,85 |
1.672 | 600 | 75,2 | 125,3 | 390 | 10,4 | 9,2 | 358,1 | 32.6 | 1,85 |
1.748 | 600 | 79,5 | 132,5 | 390 | 10,8 | 10,0 | 347,0 | 34.087 | 1,85 |
1.821 | 600 | 76,5 | 127,5 | 420 | 10,7 | 9,0 | 347,0 | 38.243 | 1,89 |
1.954 | 600 | 80,2 | 133,6 | 421 | 11,7 | 9,2 | 391,0 | 41.127 | 1,89 |
2.019 | 600 | 82,1 | 136,8 | 423 | 12,0 | 9,5 | 348,0 | 42.664 | 1,89 |
2.111 | 600 | 85,2 | 142,0 | 421 | 12,8 | 9,7 | 348,0 | 44.435 | 1,89 |
2.068 | 600 | 85,7 | 142,8 | 420 | 12,4 | 10,0 | 346,3 | 43.435 | 1,89 |
2.205 | 600 | 85,4 | 142,3 | 430 | 13,4 | 9,0 | 337,7 | 47.402 | 1,90 |
2.269 | 600 | 86,9 | 144,0 | 431 | 13,9 | 9,0 | 337,7 | 48.893 | 1,90 |
2.506 | 600 | 94,1 | 156,8 | 434 | 15,4 | 9,8 | 337,7 | 54.389 | 1,89 |
2.602 | 600 | 96,6 | 161,0 | 431 | 16,5 | 9,5 | 387,4 | 56.116 | 1,90 |
2.774 | 600 | 102,3 | 170,5 | 433 | 17,5 | 10,3 | 339,1 | 60.112 | 1,89 |
3.211 | 600 | 112,4 | 187,3 | 457 | 19,0 | 10,6 | 286,9 | 73.3 | 1,95 |
1.423 | 500 | 63,5 | 127,0 | 340 | 11,2 | 8,7 | 264,1 | 24.198 | 1,56 |
1.504 | 500 | 66,6 | 133,2 | 340 | 12,0 | 9,0 | 264,2 | 25.575 | 1,56 |
1.602 | 500 | 70,3 | 140,6 | 340 | 13,0 | 9,3 | 264,5 | 27.233 | 1,56 |
2.8 | 500 | 92,3 | 184,6 | 437 | 18,4 | 10,5 | 255,6 | 61.185 | 1,73 |
1.6 | 400 | 62,2 | 155,5 | 290 | 13,0 | 9,0 | 249,3 | 23.206 | 1,38 |
*Recubrimiento de dos caras sin el interior de los enclavamientos

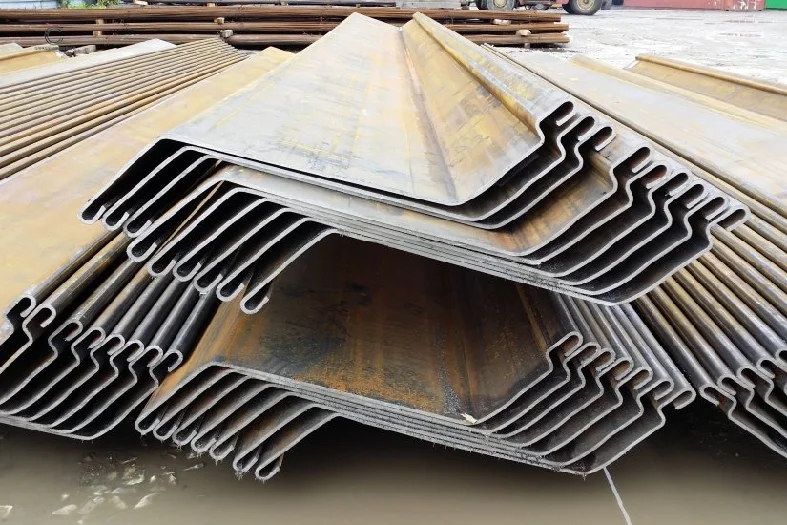

Pilotes Z
Los pilotes en Z se definen por la forma continua del alma y la ubicación simétrica de los enclavamientos a ambos lados del eje neutral. Esto tiene un efecto muy positivo en el módulo de sección de la tablestaca.
Los pilotes en Z tienen las siguientes ventajas:
Relación módulo/peso de sección altamente competitiva,
Más ligero que los pilotes en U al comparar secciones con módulos de sección equivalentes.
Aumento del momento de inercia,
Secciones más anchas que permiten un alto rendimiento de la instalación y una mayor estanqueidad.
Los pilotes Z se suministran y conducen más comúnmente como pilotes dobles.
Módulo de sección elástica | Ancho | Peso | Altura | Grosor de la brida | Grosor de la red | Momento de inercia | Área de recubrimiento * | |
Pila única | Muro | |||||||
Wᵧ | B | h | t | s | Yo | A | ||
cm³/m' | milímetro | kg/m3 | kg/m² | milímetro | milímetro | milímetro | cm⁴/m' | m²/m' |
1.675 | 630 | 69,8 | 110,8 | 374 | 8,5 | 8,5 | 31.3 | 1,68 |
1.735 | 700 | 74,0 | 105,7 | 420 | 8,5 | 8,5 | 36.36 | 1,84 |
1.805 | 630 | 76,0 | 120,7 | 375 | 9,5 | 9,5 | 33.86 | 1,68 |
1.805 | 700 | 77,4 | 110,6 | 420 | 9,0 | 9,0 | 37.89 | 1,84 |
1.935 | 630 | 82,2 | 130,5 | 376 | 10,5 | 10,5 | 36.41 | 1,68 |
1.875 | 700 | 80,8 | 115,4 | 421 | 9,5 | 9,5 | 39.42 | 1,84 |
1.94 | 700 | 84,2 | 120,3 | 421 | 10,0 | 10,0 | 40.94 | 1,84 |
2.005 | 630 | 85,4 | 135,6 | 377 | 11,0 | 11,0 | 37.73 | 1,68 |
2.01 | 700 | 87,6 | 125,0 | 422 | 10,5 | 10,5 | 42.47 | 1,84 |
2.324 | 700 | 86,6 | 123,6 | 458 | 11,0 | 9,0 | 53.219 | 1,93 |
2.435 | 700 | 89,5 | 127,9 | 459 | 12,0 | 9,0 | 55.87 | 1,93 |
2.517 | 700 | 93,1 | 133,0 | 460 | 12,5 | 9,5 | 57.828 | 1,93 |
2.6 | 700 | 96,7 | 138,1 | 460 | 13,0 | 10,0 | 59.81 | 1,93 |
2.682 | 700 | 100,3 | 143,3 | 461 | 13,5 | 10,5 | 61.78 | 1,93 |
2.765 | 700 | 103,9 | 148,4 | 461 | 14,0 | 11,0 | 63.75 | 1,93 |
2.932 | 700 | 111,1 | 158,8 | 462 | 15,0 | 12,0 | 67.735 | 1,92 |
3.58 | 700 | 116,2 | 166,1 | 509 | 14,0 | 11,5 | 91.13 | 2,11 |
3.69 | 700 | 120,2 | 171,8 | 510 | 14,5 | 12,0 | 94 | 2,11 |
3.8 | 700 | 124,2 | 177,4 | 510 | 15,0 | 12,5 | 96.86 | 2,11 |
3.905 | 700 | 128,2 | 183,1 | 511 | 15,5 | 13,0 | 99.72 | 2,11 |
4.015 | 700 | 132,2 | 188,8 | 511 | 16,0 | 13,5 | 102.59 | 2,11 |
* Recubrimiento de dos caras sin el interior de los enclavamientos
Módulo de sección elástica | Ancho | Peso | Altura | Grosor de la brida | Grosor de la red | Momento de inercia | Área de recubrimiento | |
Pila única | Muro | |||||||
Wᵧ | B | h | t | s | Yo | A | ||
cm³/m' | milímetro | kg/m2 | kg/m² | milímetro | milímetro | milímetro | cm⁴/m' | m²/m' |
1.208 | 700 | 67,9 | 97,0 | 314 | 8,6 | 8,5 | 18.971 | 1,82 |
1.252 | 770 | 72,8 | 94,5 | 344 | 8,6 | 8,5 | 21.496 | 1,96 |
1.308 | 700 | 74,2 | 105,9 | 315 | 9,6 | 9,5 | 20.611 | 1,82 |
1.304 | 770 | 76,2 | 99,0 | 344 | 9,1 | 9,0 | 22.433 | 1,96 |
1.408 | 700 | 80,5 | 114,9 | 420 | 10,6 | 10,5 | 22.262 | 1,82 |
1.357 | 770 | 79,6 | 103,4 | 345 | 9,6 | 9,5 | 23.37 | 1,96 |
1.735 | 700 | 73,3 | 104,7 | 420 | 8,5 | 8,4 | 36.425 | 1,97 |
1.807 | 700 | 76,7 | 109,6 | 421 | 9,1 | 9,0 | 38.001 | 1,97 |
1.88 | 700 | 80,2 | 114,6 | 421 | 9,6 | 9,5 | 39.578 | 1,97 |
1.953 | 700 | 83,7 | 119,5 | 422 | 10,1 | 10,0 | 41.155 | 1,97 |
2.437 | 700 | 95,8 | 136,9 | 459 | 11,3 | 11,2 | 55.949 | 2,05 |
2.601 | 700 | 103,0 | 147,1 | 460 | 12,3 | 12,2 | 59.843 | 2,05 |
2.676 | 700 | 106,4 | 152,0 | 461 | 12,8 | 12,7 | 61.641 | 2,05 |
2.764 | 700 | 110,1 | 157,3 | 461 | 13,3 | 13,2 | 63.74 | 2,05 |
3.596 | 700 | 118,7 | 169,6 | 499 | 15,1 | 11,2 | 89.753 | 2,18 |
3.798 | 700 | 126,5 | 180,7 | 500 | 16,1 | 12,2 | 94.984 | 2,18 |
3.999 | 700 | 134,3 | 191,8 | 501 | 17,1 | 13,2 | 100.219 | 2,18 |
4.228 | 700 | 143,0 | 204,2 | 499 | 18,1 | 14,0 | 105.543 | 2,17 |
4.436 | 700 | 150,7 | 215,3 | 500 | 19,1 | 15,0 | 110.942 | 2,17 |
4.635 | 700 | 158,5 | 226,5 | 501 | 20,1 | 16,0 | 116.159 | 2,17 |
4.801 | 580 | 139,9 | 241,1 | 482 | 19,2 | 15,1 | 115.712 | 2,01 |
4.788 | 700 | 159,3 | 227,6 | 503 | 22,1 | 15,0 | 120.467 | 2,17 |
4.973 | 700 | 166,7 | 238,2 | 504 | 23,1 | 16,0 | 125.358 | 2,17 |
5.162 | 700 | 174,3 | 249,0 | 505 | 24,1 | 17,0 | 130.403 | 2,17 |
*Recubrimiento de dos caras sin el interior de los enclavamientos

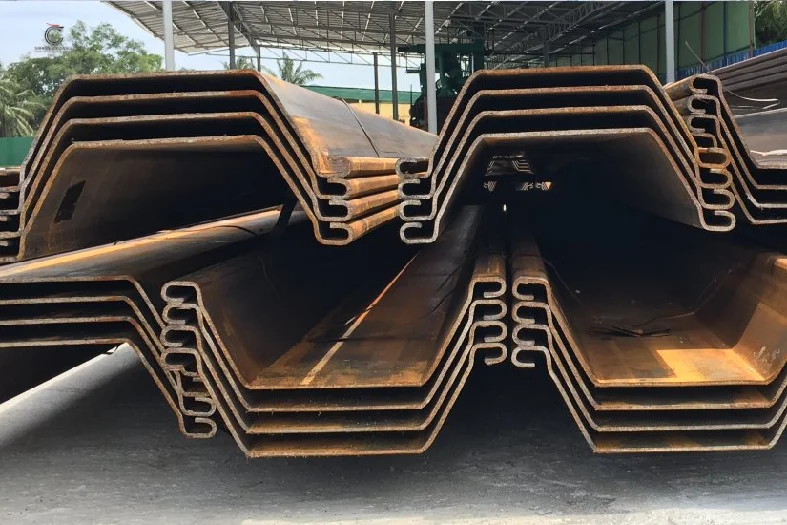

Tablestacas de precisión conformadas en frío
Las principales aplicaciones son pequeños muros de contención, ataguías temporales y permanentes con bajos requisitos de estanqueidad, pantallas de anclaje de muros de muelle, refuerzo de diques y terraplenes de ríos.
Ventajas de las tablestacas formadas y laminadas en frío:
Menos material = menor peso por m²
Mayor ancho efectivo = menos enclavamientos
Menos tablestacas por pared = Menos manipulación
Adecuado para cantidades y proyectos más pequeños.
