¿Por qué los carretes de tubería son prefabricados?

 Ahorro de costos en fabricación, inspección y pruebas
 La calidad del trabajo es más fácil de gestionar y mantener en un entorno controlado. Las altas precisiones en las tolerancias especificadas evitarán la repetición del trabajo en el sitio.
 La fabricación independiente del clima minimizará los retrasos en la producción.
 Los carretes prefabricados son la respuesta perfecta a la escasez severa de habilidades y mano de obra. Los usuarios no tienen que movilizar una fuerza de trabajo significativa para la fabricación de carretes en el sitio.
 Las economías de escala darán como resultado menores costos de fabricación en la producción en masa vis – a – vis
 Los carretes prefabricados requerirán menos tiempo de fabricación/ensamblaje, lo que evitará sobrecostos y tiempo excesivo.
 Los carretes prefabricados implicarán poca o ninguna inversión en equipos de fabricación y prueba.

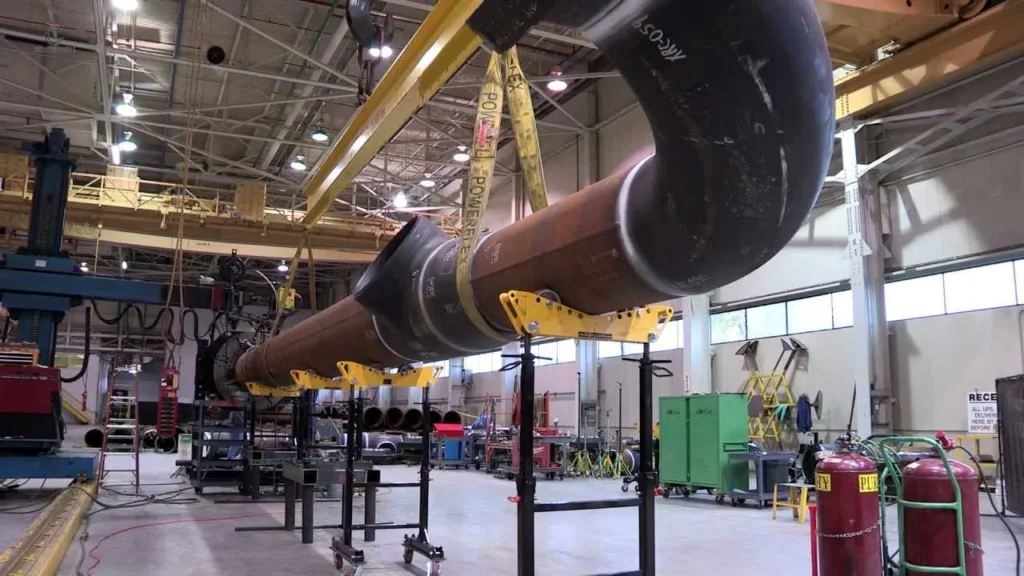

Taller de bobinas prefabricadas

Un sistema de tuberías es una red de tuberías, accesorios y válvulas destinados a realizar un trabajo específico, es decir, transportar o transferir fluidos de un equipo a otro.

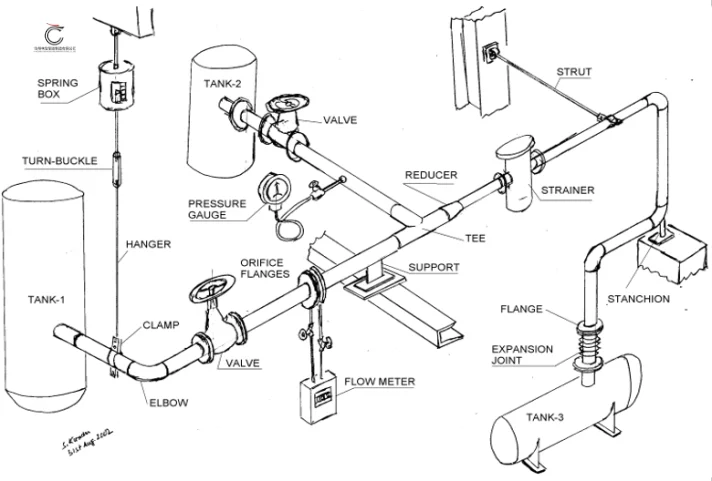

A la derecha se muestra un diagrama esquemático de un sistema de tuberías:

Componentes del sistema de tuberías

Los componentes más comunes de un sistema de tuberías son tuberías, accesorios y válvulas.
Tuberías: Las tuberías son cilindros largos que se utilizan para transportar o transferir fluidos. Los fluidos más comunes son agua, aceite, vapor, aire, leche o productos terminados como pinturas, jugos. Otros ejemplos poco comunes incluyen pulpa, ácidos, álcalis, productos químicos, etc.
Accesorios de tubería: Los accesorios de tubería se utilizan para conectar tramos de tubería para construir un sistema de tubería largo; Los accesorios comúnmente utilizados son bridas, codos, tes, reductores, fuelles de expansión, etc.
Válvulas: Las válvulas se utilizan para detener, desviar o controlar el flujo de fluidos. Los tipos de válvulas comunes son válvulas de compuerta, válvulas de globo, válvulas de mariposa, válvulas de bola, válvulas de control; la selección se basa en la función y la aplicación previstas.
Además, una serie de dispositivos como filtros, trampas, bucles de expansión son necesarios para mantener el fluido limpio y en buenas condiciones, y para adaptarse a la expansión/contracción debido a las variaciones de temperatura.

Material para Sistemas de Tuberías

El sistema de tuberías puede consistir en una variedad de materiales que incluyen acero dulce, acero inoxidable, aluminio, latón, cobre, vidrio o plástico. Por lo general, los accesorios de tubería y las válvulas están hechos del mismo material que la tubería. La selección del material, así como el tamaño de la tubería, depende de parámetros como la naturaleza del fluido, la presión, la temperatura y el caudal.

Acero carbono:
ASTM A53- Tubería soldada y sin costura, negra y galvanizada.
ASTM A106- Tubería cs sin costura para servicios de alta temperatura.
ASTM A672- Tubería de acero soldada por fusión eléctrica para servicio de alta presión a temperatura moderada.

Acero inoxidable:
ASTM A312- Tubo de acero soldado y sin costura para servicios de baja temperatura.
Tubo de acero austenítico de gran diámetro soldado A409 para servicios corrosivos y de alta temperatura.
ASTM A358- Tubería de acero al cromo-níquel austenítico soldada por fusión eléctrica para servicios de alta temperatura.

Acero de baja aleación:
ASTM A335- Tubería de acero de aleación ferrítica sin soldadura para servicios de alta temperatura.
ASTM A691- Tubería de acero al carbono y aleado, soldada por fusión eléctrica para servicio de alta presión a alta temperatura.

Acero al carbono de baja temperatura:
ASTM A333- Tubo de acero soldado y sin costura para servicios de baja temperatura.
ASTM A671- Tubería de acero soldada por fusión eléctrica para servicios atmosféricos y de baja temperatura (tamaños >=16in NB)

La red de plomería que suministra agua a su hogar es un ejemplo común de un sistema de tuberías. Otros ejemplos más rigurosos incluyen tuberías de vapor en una central eléctrica, tuberías de leche en una lechería, tuberías de pintura en una planta de fabricación de pintura, tuberías de aceite en una refinería, etc.

Aplicación del sistema de tuberías.

La red de plomería que suministra agua a su hogar es un ejemplo común de un sistema de tuberías. Otros ejemplos más rigurosos incluyen tuberías de vapor en una central eléctrica, tuberías de leche en una lechería, tuberías de pintura en una planta de fabricación de pintura, tuberías de aceite en una refinería, etc
