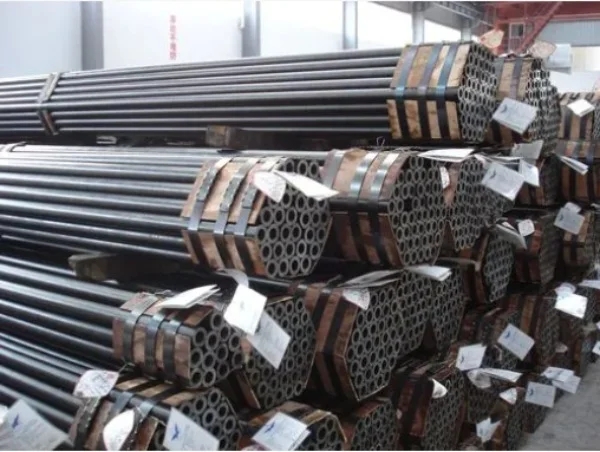

EN 10216 Tubería sin soldadura
Estándar:EN 10216-1
La norma EN 10216-1 especifica las condiciones técnicas de suministro para dos calidades TR1 y TR2 de tubos sin costura de sección circular con propiedades especificadas a temperatura ambiente fabricados con acero de calidad sin alear

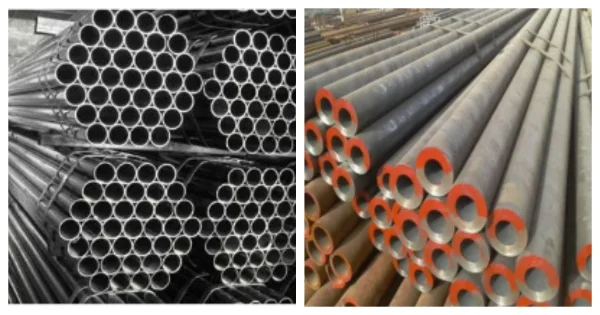

Especificaciones de EN 10216-1 P235 Tubos de acero sin costura para aplicaciones a presión
Diámetro exterior: 21,3 mm-914 mm
Grosor de la pared: 2 mm-50 mm
Longitud: fija (6 m, 9 m, 12,14 m) o longitud normal (5-12 m)
Extremos: Extremo liso, Extremo biselado, Roscado
Proceso de fabricación de tubería sin soldadura EN10216
Los aceros se matarán por completo.
NOTA: Esto excluye el uso de acero para rebordear, balanceado o semicalmado.
El nombre de acero:
(1) la letra P mayúscula para fines de presión;
(2) el TR1 alfanumérico para calidades sin contenido de aluminio especificado, propiedades de impacto y requisitos específicos de inspección y ensayo;
(3) el TR2 alfanumérico para calidades con contenido de aluminio especificado, propiedades de impacto y requisitos específicos de inspección y ensayo.
Condiciones de fabricación y entrega del tubo
EN 10216-1 P235 Los tubos de acero sin costura se fabricarán mediante un proceso sin costura. Las operaciones de conformado y las condiciones de entrega se muestran en la Tabla 1.
Tabla 1 — Operaciones de conformado y condiciones de entrega
operación de formado | Calidad | Condición de entrega |
formado en caliente | TR1 | Como formado o normalizado o normalizando-formado |
TR2 | Normalizado o normalizado-formado | |
Formado en caliente + acabado en frío | TR1 y TR2 | normalizado |
Composición química de EN 10216-1 P235
Composición química (análisis de colada) a en % en masa para calidad TR2
Grado de acero | Acero | C | Si | Minnesota | PAG | S | cr | Mes |
P235TR2 | 1.0255 | 0,16 | 0,35 | 1,20 | 0,025 | 0,015 | 0,30 | 0,08 |
Ni máx. | Al tot mín. | Cu máx. | nb máx. | Ti máx. | V máx. | Cr+Cu+Mo+Ni máx. |
0,30 | 0,02 | 0,30 | 0,010 | 0,04 | 0,02 | 0,70 |
Composición química (análisis de colada) a en % en masa para calidad TR1
Grado de acero | Acero | C | Si | Minnesota | PAG | S | cr | Mes |
P235TR1 | 1.0254 | 0,16 | 0,35 | 1,20 | 0,025 | 0,020 | 0,30 | 0,08 |
Ni máx. | Al tot mín. | Cu máx. | nb máx. | Ti máx. | V máx. | Cr+Cu+Mo+Ni máx. |
0,30 | - | 0,30 | 0,010 | 0,04 | 0,02 | 0,70 |
Propiedades mecánicas de EN 10216-1 P235
Propiedades mecánicas para la calidad TR2
Grado de acero | Propiedades de tracción | Propiedades de impacto | ||||||||
nombre de acero | Acero | Límite elástico superior | De tensión | Alargamiento | Promedio mínimo | |||||
T ≤ 16 | 16 < T ≤ 40 | 40 < V ≤ | yo | t | ||||||
MPa* | MPa* | MPa* | MPa* | yo | t | 0 | -10 | 0 | ||
P235TR2 | 1.0255 | 235 | 225 | 215 | 320 a 440 | 25 | 23 | 40 | 28 días | 27 |
Nota: l = longitudinal t = transversal
Propiedades mecánicas para la calidad TR1
Grado de acero | Propiedades de tracción | Propiedades de impacto | ||||||||
nombre de acero | Acero | Límite elástico superior | De tensión | Alargamiento | Promedio mínimo | |||||
T ≤ 16 | 16 < T ≤ 40 | 40 < V ≤ | yo | t | ||||||
MPa* | MPa* | MPa* | MPa* | yo | t | 0 | -10 | 0 | ||
P235TR1 | 1.0254 | 235 | 225 | 215 | 360 a 550 | 25 | 23 | - | - | - |
Nota: l = longitudinal t = transversal
Tolerancias de EN 10216-1 Tubos de acero sin soldadura
Tolerancias en el diámetro exterior y en el espesor de la pared
Afuera | Tolerancias en D | Tolerancias en T para una relación T/D | |||
≤ 0,025 | > 0,025 | > 0,050 | > 0,10 | ||
D ≤ 219,1 | ± 1% o ± 0,5 mm lo que sea mayor | ± 12,5 % o ± 0,4 mm | |||
D > 219,1 | ± 20 % | ± 15 % | ± 12,5 % | ± 10 % a | |
a Para diámetros exteriores D ≥ 355,6 mm, se permite superar localmente el espesor de la pared superior en un 5 % más del espesor de la pared T | |||||
Tolerancias en longitudes exactas
Longitud L | Tolerancia en la longitud exacta |
L ≤ 6 000 | + 10 |
6 000 < L ≤ 12 000 | +15 |
L > 12 000 | +por acuerdo 0 |
