Tipo de accesorios de tubería ASTM A234

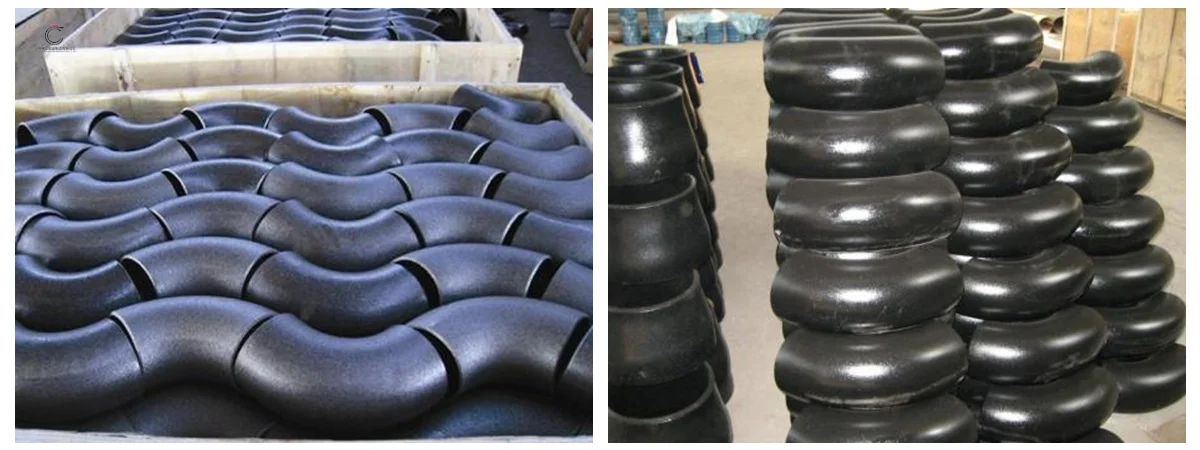

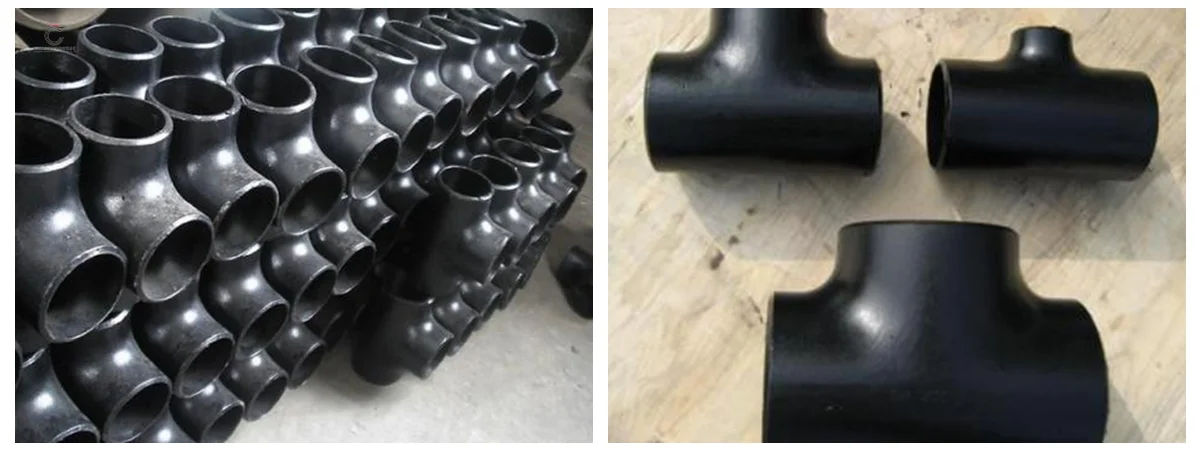

Codo de acero, codo de tubería de acero, T, reductor, cruz, tapa, soldadura, etc.

Acerca de los accesorios de tubería ASTM A234 WPB

ASTM A234 es una especificación estándar para accesorios de tubería de acero que incluye material de acero aleado y al carbono para servicios de temperatura moderada y alta. Cubre accesorios de acero de tipos sin soldadura y soldados. Los accesorios de tubería de acero se aplican en tuberías a presión y en la fabricación de recipientes a presión. El material de estos accesorios consiste en acero, piezas forjadas, barras, placas, productos de tubería sin costura o HFW (soldado por fusión), con metal de aporte agregado.

¿Qué es WPB?

W = SOLDADURA / forjado

P = RELACIONADO CON P NÚMERO DE MATERIAL DE ALEACIÓN

B = REFERIRSE AL RENDIMIENTO MÍNIMO DE MATERIAL

Están disponibles en la última revisión de ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83, MSS-SP-95 y MSS-SP-97. También se usa ampliamente en tuberías a presión y en la fabricación de recipientes a presión para servicio a temperaturas moderadas y elevadas. Los grados son ASTM A234 WPB, WPC, WP5, WP9, WP91, WP11, WP12 y WP22.

Especificaciones de los accesorios de tubería ASTM A234

Normas: ANSI /ASME B16.9, B16.28, MSS-SP-43.

Rango de diámetro exterior: 1/2” a 48”

Rango de espesor: SCH 10, sch 20, SCH 40, SCH STD, SCH 80, SCH XS, SCH 160, SCH XXS, etc.

Tipos de fabricación de accesorios de tubería de acero en forjado, roscado, soldado a tope y sin costura.

¿Cómo probar la calidad de los accesorios de tubería ASTM A234?

Elementos de detección de accesorios de tubería de acero.

• Detección de apariencia, la apariencia es principalmente para observar intuitivamente si los productos de tuberías de acero tienen cicatrices, óxido, marcas de golpes, grietas, aplanamiento y otros defectos, ya sea para cumplir con los estándares relevantes de apariencia del producto.

• Las especificaciones y los modelos se probarán con herramientas de medición como calibradores, medidores, micrómetros y medidores de espesor de acuerdo con las especificaciones del contrato: el diámetro exterior de la tubería, el diámetro interior, el espesor de la pared, la longitud, la elipticidad y el rango de error de tamaño se medirán con precisión para verificar si los productos se ajustan a los requisitos de suministro o los tamaños estándar nacionales de los productos correspondientes.

• La detección de materiales, el análisis de elementos químicos de los productos de tuberías de acero por espectroscopia, también se puede detectar mediante un espectrómetro de lectura directa, que es muy simple y conveniente.

• Prueba de presión hidráulica, de acuerdo con los requisitos de la presión del producto de la tubería para probar si puede garantizar el uso real de la presión, como: 10 kg (tubería de acero 1MPA), 16 kg (brida 16PN) y otros requisitos de presión.

• Detección de fallas, los métodos de inspección de detección de fallas comúnmente utilizados son: detección ultrasónica, detección de rayos X. La detección de fallas también se puede dividir en: detección de fallas de primer nivel, detección de fallas de segundo nivel, detección de fallas de tercer nivel, etc., se puede llevar a cabo de acuerdo con las necesidades reales de las instituciones de prueba de terceros detección de fallas de muestreo puntual.

A234 WPB es el material más común utilizado para accesorios soldados a tope de acero al carbono.

Especificaciones ASTM A234 WPB es la especificación estándar para accesorios de tubería de acero al carbono forjado y acero aleado para servicio de temperatura moderada y alta.

• ASTM: A234 WPB

• ASME: B16.9, B.11

• NACE: MRO175

• MSS: SP-83, SP-95

Composición química de ASTM A234 %

1. Los accesorios hechos de barra o placa pueden tener 0,35 máx. de carbono.

2. Los accesorios hechos de piezas forjadas pueden tener 0,35 máx. de carbono y 0,35 máx. de silicio sin mín.

3. Por cada reducción del 0,01 % por debajo del máximo de carbono especificado, se permitirá un aumento del 0,06 % de manganeso por encima del máximo especificado, hasta un máximo del 1,35 %.

4. La suma de Cobre, Níquel, Niobio y Molibdeno no podrá exceder el 1,00%.

5. La suma de Niobio y Molibdeno no deberá exceder el 0,32%.

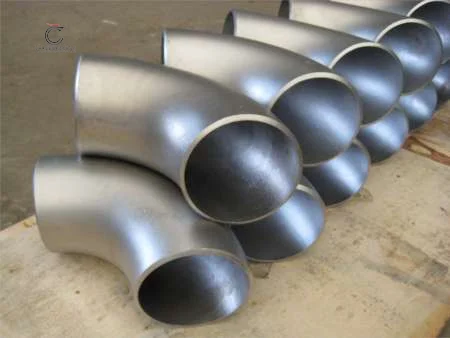

Accesorios de soldadura a tope de acero inoxidable:

Tipos: tapas, cruces, codos, reductores, extremos cortos, tees. Los accesorios de soldadura a tope de acero inoxidable están disponibles en grados 316 y 304.

• Tamaños: 1/2" - 36" +

• Horarios: S/5s - XXH

• Aleaciones: Aluminio - Carbono - Aleaciones de Níquel - Inoxidable

304/304L (SNU S30400/S30403)

Composición química%

Requisitos de tracción

Resistencia a la tracción: (KSI) = 60

Límite elástico: (KSI) = 35

(KSI convierte a MPA {Megapascales} multiplicando por 6,895)

316/316L (UNS S31600/S31603)

Composición química%

Requisitos de tracción

• Resistencia a la tracción: (KSI) = 70

• Límite elástico: (KSI) = 25

• (KSI convierte a MPA {Megapascales} multiplicando por 6,895)
